Pogled od spredaj

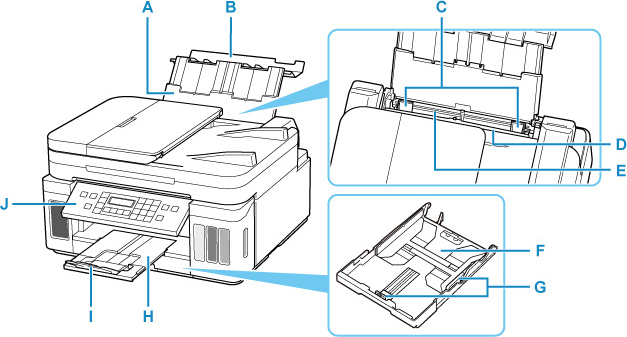

- A: Opora za papir
- Izvlecite jo, da naložite papir v zadnji pladenj.
- B: Pokrov zadnjega pladnja
- Odprite, če želite naložiti papir v zadnji pladenj.
- C: Vodila za papir
- Poravnajte z obema stranema svežnja papirja.
- D: Pokrov podajalne reže
-
Prepreči, da bi kar koli padlo v podajalno režo.
Odprite ga, da premaknete vodili za papir, nato pa ga pred tiskanjem zaprite.
- E: Zadnji pladenj
-
Sem vstavite papir. Hkrati lahko vstavite dva ali več listov iste velikosti in vrste papirja, ki se potem podajajo posamezno.
- F: Kaseta
-
V kaseto naložite navaden papir velikosti A4, B5, A5 ali Letter in jo nato vstavite v tiskalnik.
- G: Vodila za papir
- Poravnajte z desno/levo/sprednjo stranjo svežnja papirja.
- H: Izhodni pladenj za papir
- Natisnjen papir je izvržen. Pred tiskanjem ga izvlecite.
- I: Podaljšek izhodnega pladnja
- Odprite za podporo izvrženega papirja.
- J: Nadzorna plošča
-
Omogoča spreminjanje nastavitev ali upravljanje tiskalnika.

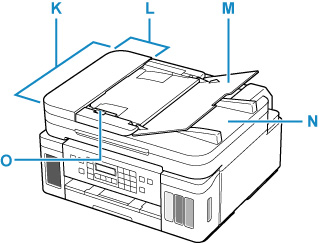

- K: ADF (samodejni podajalnik dokumentov)
-
Naložite dokument sem. Dokumente, ki jih vstavite v pladenj dokumenta, naprava samodejno optično prebere list za listom.
- L: Pokrov podajalnika dokumentov
- Odprite ga, ko želite odstraniti zagozdene dokumente.
- M: Pladenj dokumenta
- Odprite ga, če želite naložiti dokument v ADF. Naložite lahko več listov enake velikosti in debeline. Dokument položite tako, da je stran, ki jo želite optično prebrati, obrnjena navzgor.
- N: Odlagalna reža dokumentov
- Tukaj se zbirajo dokumenti iz ADF, ki jih je naprava optično prebrala.
- O: Vodilo dokumenta
- Nastavite to vodilo tako, da se bo širina ujemala z dokumentom v ADF.

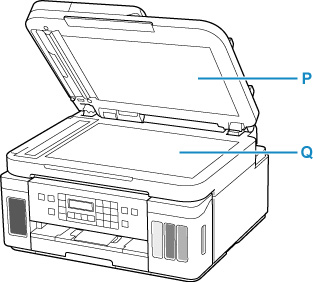

- P: Pokrov za dokumente
- Odprite ga, če želite položiti izvirnik na stekleno ploščo.
- Q: Steklena plošča
- Naložite izvirnik sem.
